20 décembre 2010 1 20 /12 /décembre /2010 17:50

L'analyse de sol montre que le sol du terrain et très argileux (assez commun en Midi-Pyrénées). Donc pas le choix, il faut réaliser les fondations sous forme de pieux jusqu'à 2,5 m.

Après de nombreuses mesures, nous positionnons les pieux selon le plan donné par l'architecte, complété par bureau d'étude (qui nous vend les poutres et les poutrelles).

Le terrassier a monté son engin pour nous faire 25 pieux de 2,6 m de et 70 cm de diamètre.
imm010 11-copie-1imm009 10



Difficulté supplémentaire, la nappe phréatique est à 1,5 m du sol. Il nous faut donc préparer les trous à 1.5 m, puis quand la toupie de béton est sur place, nous terminons de creuser et coulons immédiatement.



Repost 0
12 février 2010 5 12 /02 /février /2010 11:44

Février 2010

Une fois les poutres eIMG_0056.JPGn place, nous solidifions l'ensemble en réalisanIMG_0058.JPGt un coffrage. Avec des petites ou grosses planches de coffrage, des serres joints et en dernier ressort des piquets, des traverses de chemins de fer ...

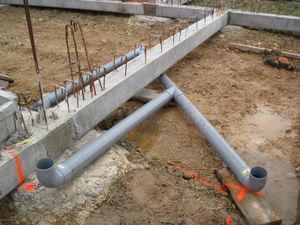

L'étape suivante est la pose des tuyaux d'évacuation. Et là c'est la galère dans le froid, devoir réfléchir en 2 D mais également en 3 D, le tout dans le froid.............

















Pour nous réchauffer, on se lance également dans la pose des entrevous céramique de l'abri voiture












On revient aux évacuations. Pour les maintenir les pentes dans le temps, on réalise des petits plots de béton, puis on ajoute du sable. L'ensemble devrait être stable dans le temps.



Mars 2010

On s'attaque maintenant aux entrevous en polystyrène super isolant. Le hic est quand les poutrelles tombent juste au dessus les évacuations, il faut alors décaler le tout ...

Francis s'attaque au positionnement des poutrelles et je m'occupe des découpes des entrevous polystyrène.IMG_0129.JPG

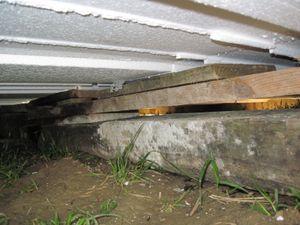

Le rectangle du fond (chambre parentale, SDB, dressing et bureau) a des poutrelles de longue portée, il est nécessaire de les étayer pour éviter qu'elles ne s'écroulent lors du coulage du béton. Il a fallu placer les entrevous en polystyrène puis caler le tout avec de larges planches sans lever l'ensemble. Voici une vue de dessous :

Mi mars, on réalise sous le garage, une tranchée de 80 cm de profondeur pour l'arrivée d'eau. Elle devrait être hors gel.

On place également les fourreaux pour l'électricité et le téléphone dans le vestiaire.

Prochaine étape, la cuisine (eh oui ce carrée est bien la cuisine). On doit la débarraser des chutes de polystyrène, finaliser les conduits d'évacuation, placer les poutrelles et les entrevous polystyrène.

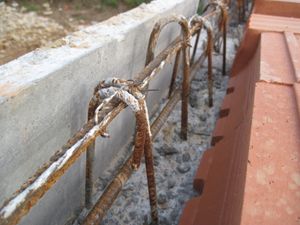

Le temps presse, deux copains viennent nous donner un coup de main avec une date limite pour couler le béton. Il faut installer les ferrailles au dessus des poutres, les poutrelles selon le plan fourni par le fournisseur de poutrelles et poutres. IMG_0161.JPG

On injecte de la mousse expansée autour des évacuations pour éviter que le béton fluide ne s'y engoufre et assurer l'isolation thermique.













Entre les les poutres avec bécquets, on installe des chevilles et on  visse des planches de coffrage




En suivant, nous installons les treillis et les attachons entre-eux.
Le lendemain (17 mars), grand jour : nous coulons le béton (et bien-sûr j'ai oublié l'appareil photos). Au dernier moment, nous décidons de rajouter 2 cm de béton car le treillis est très proche de la surface et nous n'avons pas les 4 cm nécessaire de béton. On coffre tout le tour avec des fines planches. Nous utilisons du béton fluide (15 m3).






Tout notre travail préliminaire et maintenant invisible....

Une pause de 3 semaines s'impose pour assurer un séchage de qualité.

Repost 0
29 janvier 2010 5 29 /01 /janvier /2010 17:19

Fin janvier 2010, après séchage des pieux pendant 28 j, nous retirons la paille qui les protégeait du gel.IMG 0012

















Après ajustement de la hauteur de pieux, scéance de vérification et rerevérification des distances....
Et enfin marquage par ligne bleu de l'emplacement des longrines. IMG_0047.JPG

Maintenant, on s'est attaqué à poser les longrines avec ou sans bécquée à leur emplacement. C'est un jeu de puzzle ou les pions sont à déplacer avec un tracteur .... Nous avons installé les poutrelles au fur et à mesure dans leur carré respectif.

















A la fin du week-end, toutes les longrines sont en places :

IMG 0053IMG 0054

Repost 0
